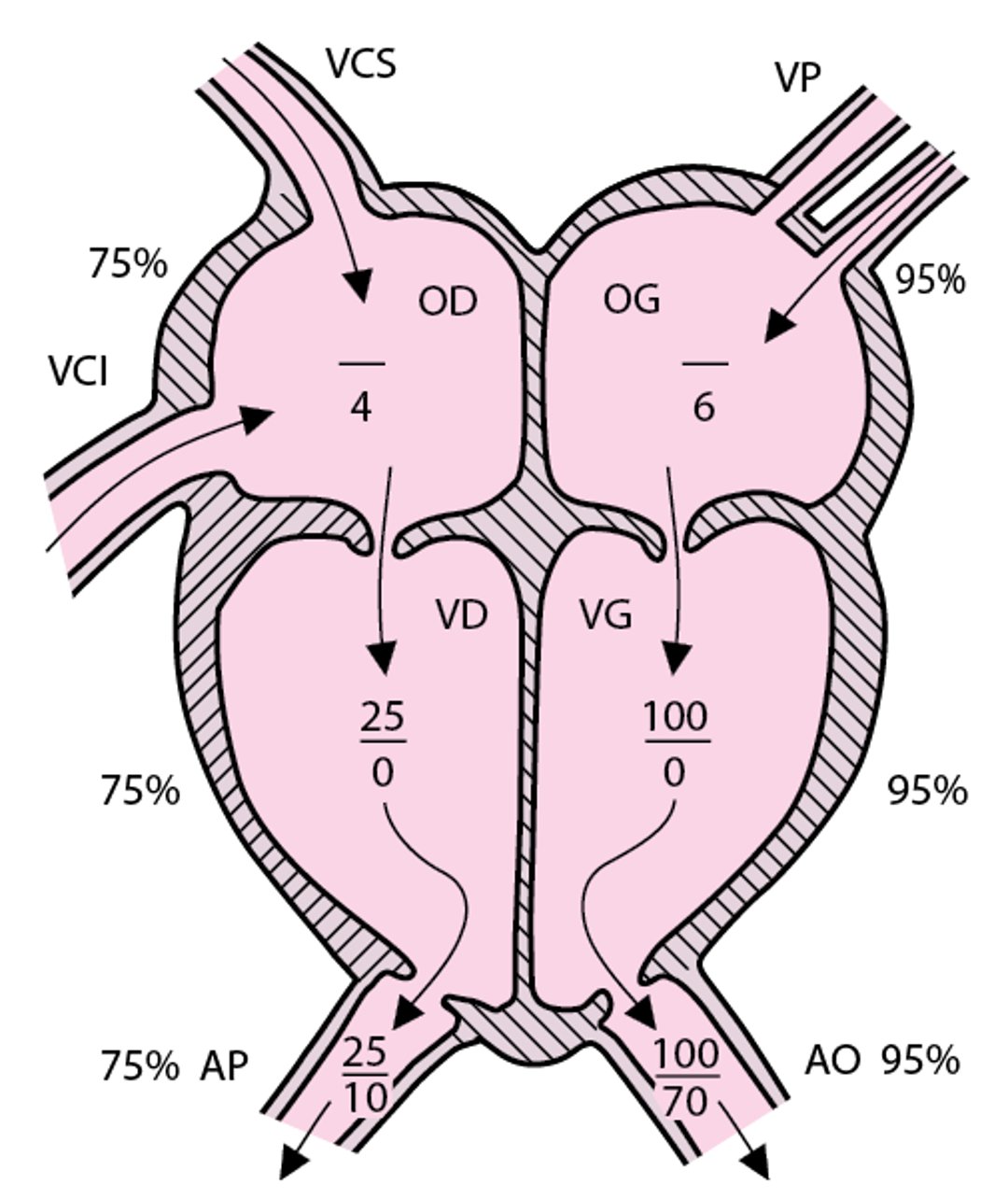

Circulation normale et pressions cardiaques droite et gauche correspondantes (en mmHg)

Saturation cardiaque droite en oxygène (O2) représentative = 75%; saturation cardiaque gauche en oxygène (O2) représentative = 95%. Les pressions auriculaires sont des pressions moyennes.

AO = aorte; OG = oreillette gauche; VG = ventricule gauche; AP = artère pulmonaire; VP = veines pulmonaires; OD = oreillette droite; VD = ventricule droit.
