Nomograma de Fagan

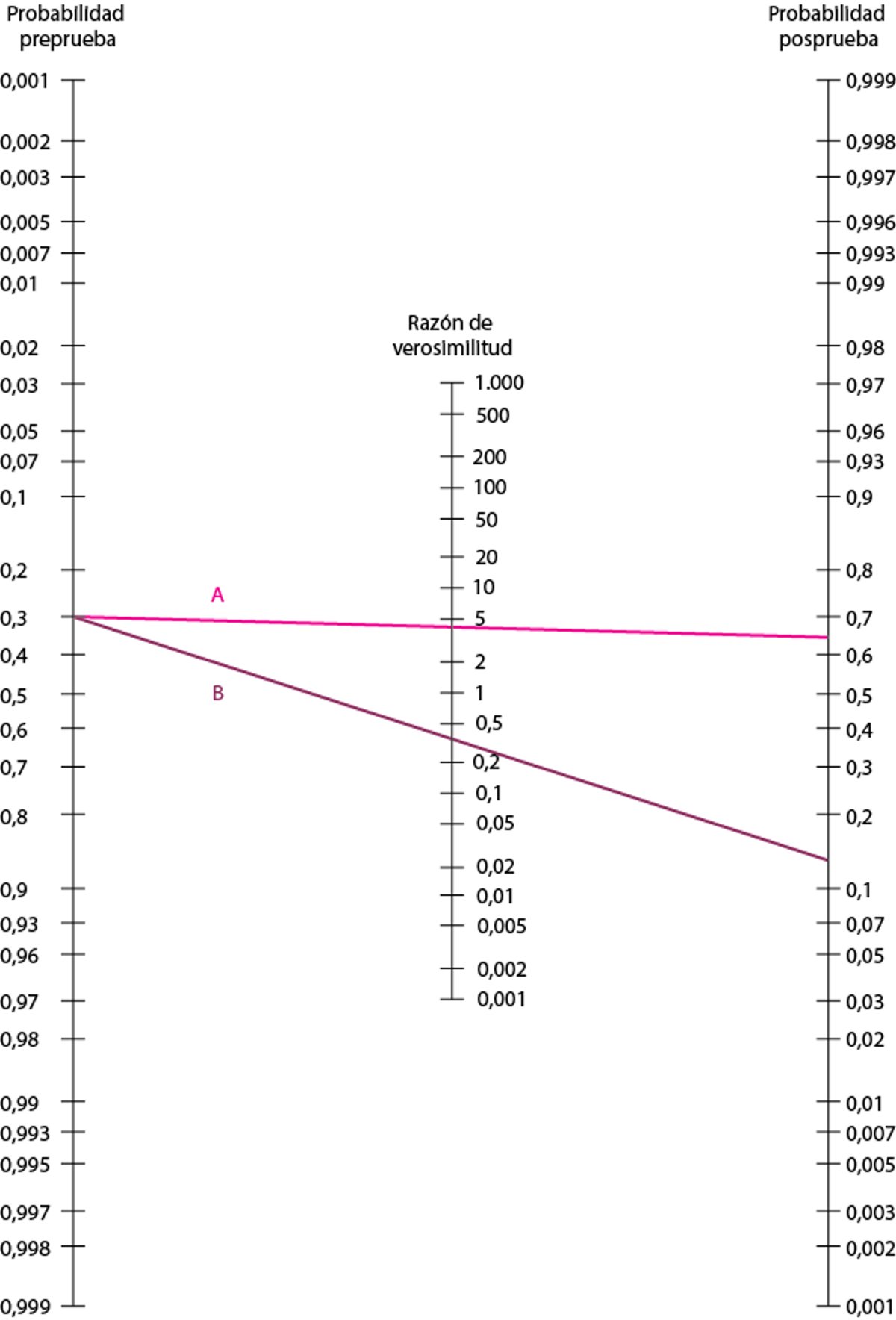

La líneas ilustrativas se crearon a partir de los datos de las pruebas en infección urinaria de la tabla Distribución de los resultados de la prueba hipotética de esterasa leucocitaria en una cohorte de 1000 mujeres con una prevalencia supuesta de infección urinaria del 30% . La línea A representa un resultado positivo, obtenida a partir de la probabilidad preprueba de 0,3 que pasa por la RV+ de 4,73 y da un valor posprueba ligeramente < 0,7, similar a la probabilidad calculada de 0,67. La línea B representa un resultado negativo, obtenida a partir de la probabilidad preprueba de 0,3 que pasa por el valor de RV- de 0,34 y da un valor posprueba ligeramente > 0,1, similar a la probabilidad calculada del 13%.

RV+ = razón de verosimilitud para un resultado positivo; RV- = RV para un resultado negativo.

Adaptado de Fagan TJ. Letter: Nomogram for Bayes theorem. New England Journal of Medicine 293:257, 1975.
